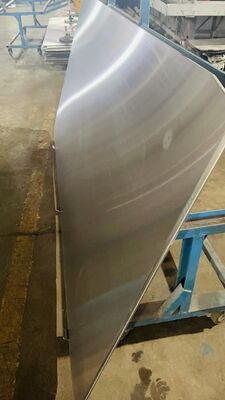

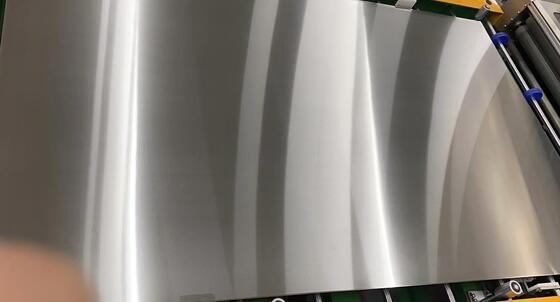

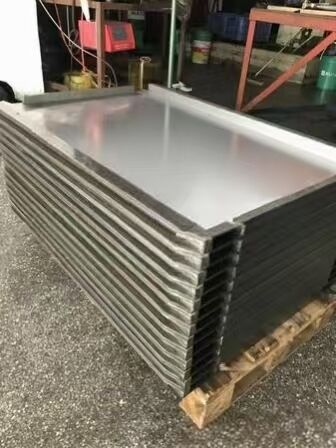

Площадь из стали для ламинирования печатных листов с высокой точностью
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | MK |
| Номер модели: | МКСП-ПКБ-400 |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт. |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Прочная фанера с подходящим мягким защитным материалом внутри, подходящая для дальних морских или во |
| Время доставки: | 10-20 рабочих дней |
| Условия оплаты: | LC, D/A, D/P, T/T, Western Union |
| Поставка способности: | 10000 квадратных метров в месяц |
|
Подробная информация |
|||
| Основной класс стали: | Японский NAS630 (предпочтительно), NAS301 | Шероховатость поверхности: | Ра<0,15 мкм, Rz<1,5 мкм |
|---|---|---|---|
| Расширяемость сервиса: | ≥5% | Стандартные размеры (Д*Ш мм): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 мм и т. д. |
| Название предмета: | Стальная пластина для ламинирования ПКБ | Максимальная рабочая температура: | 1,0–≤400 ℃ |
| Выделить: | Стальная пластина для ламинирования ПКБ,Японская высокоточная стальная плита из сплава NAS,печатные платы с горячим прессованием |
||
Характер продукции
Площадь из стали для ламинирования ПКБ - японская высокоточная сталь из сплава NAS
Профессиональная высокоточная ламинированная стальная плитка, специально разработанная для процессов горячего прессования и ламинирования печатных плат (PCB),предназначенные для выполнения сверхстрогих стандартов промышленного производства.
Обзор продукции
MKSP-PCB-400 является зрелой и надежной высокоточной ламинированной стальной пластиной, профессионально разработанной для горячего прессования и ламинирования печатных плат.С многолетним глубоким участием в промышленности вспомогательных материалов для ламинирования ПКБ и ЦКЛ, мы специализируемся на поставке высокоточных ламинированных и перегородных стальных плит, которые полностью удовлетворяют сверхстрогим стандартам прессования промышленного производства печатных плат.
Эта серия продуктов использует импортированное японское металлургическое сырье NAS, включая высокорасширяющуюся осадочную отвердительную сталь NAS630 и NAS301 (предпочтительным классом является NAS630).В сочетании с передовой промышленной термической обработкой и технологией сверхточной шлифовки, стальная плита обеспечивает сверхвысокую твердость, сверхнизкую шероховатость поверхности и стабильную теплопроводность.
Универсально совместим с основными брендами ламинировщиков ПКБ, такими как BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI и DIPUER, он широко известен как ламинированная пластина ПКБ, прессовая стальная пластина,Плита перегородки и зеркальная стальная плита, служащий основным точным расходным материалом для производства высокопроизводительных и высококачественных ПХБ во всем мире.
Что такое ПХБ?
Печатная плата (PCB) является фундаментальным и незаменимым компонентом в мировой электронике.обеспечивает стабильную механическую поддержку и точные электрические соединения для электронных компонентов, охватывающие почти все потребительские, промышленные и автомобильные электронные устройства.Тепловая стабильность и однородность прессования стальных пластин для ламинирования ПКБ напрямую определяют качество готовых ПКБ, стабильность цепи и последовательность производства.
Основные характеристики и срок службы
Основная стальная категория:Японский NAS630 (предпочтительно), NAS301
Обычная толщина:1.5 мм / 1.6 мм / 1.8 мм / 2.0 мм
Срок службы:8-10 лет долгосрочного многоразового использования
Напоминание об использовании:Заменить, когда толщина ниже 1,3 мм; пластины толщиной 1,3-1,6 мм должны поддерживать нулевую деформацию, нулевую изгиб и стандартную твердость
Стандартные размеры (L*W мм)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Основные преимущества продукта
| Положение о производительности | Преимущества продукта |
|---|---|
| Японское сырье премиум класса | Использует высококачественную импортируемую японскую сталь NAS630/NAS301,изготовленные с помощью передовой термической обработки и точных процессов шлифования для обеспечения стабильной и последовательной производительности ламинирования в массовом производстве ПКБ. |
| Ультранизкая высокоскоростная боевая сторона | Минимальная деформация и изгиб при непрерывных циклах прессования при высокой температуре, сохраняя идеальную плоскость готовых ПКБ и значительно улучшая урожайность продукции. |
| Высокая тепловая производительность | Обладает оптимизированной теплопроводностью и стабильным коэффициентом теплового расширения, обеспечивая равномерное распределение тепла и сбалансированную передачу давления во время ламинирования ПКБ. |
| Высокая твердость и коррозионная устойчивость | Отличная конструктивная твердость и коррозионная стойкость, адаптирующаяся к длительному повторному промышленному прессованию и продлевающая общий срок службы. |
| Сильная совместимость оборудования | Полностью совместима со всеми типами промышленных стальных стиральных машин и основным оборудованием для горячего прессования ПКБ для плавного массового производства. |
Полное сравнение параметров производительности (NAS630 / NAS301)
| Технический пункт | NAS630 Масс-Лам Плита | NAS630 Плитка с штифтом | NAS301 Масс-Лам Плита | NAS301 Плитка с штифтом |
|---|---|---|---|---|
| Диапазон толщины | 10,0-2,5 мм | 10,0-2,5 мм | 10,0-1,8 мм | 10,0-1,8 мм |
| Максимальная ширина | ≤ 1300 мм | ≤ 1300 мм | ≤ 1060 мм | ≤ 1060 мм |
| Максимальная длина | ≤ 2410 мм | ≤ 2410 мм | ≤ 3150 мм | ≤ 3150 мм |
| Толерантность толщины | ± 0,05 мм | ± 0,05 мм | ± 0,05 мм | ± 0,05 мм |
| Грубость поверхности | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Толерантность отверстий для позиционирования | - Я... | +0,1/-0 мм | - Я... | +0,1/-0 мм |
| Пропускная способность | - Я... | +0,05/-0 мм | - Я... | +0,05/-0 мм |
| Степень свертывания | ≤ 3 мм/м | ≤ 3 мм/м | ≤ 3 мм/м | ≤ 3 мм/м |
| Размерная допустимость L&W | ± 1 мм | ± 1 мм | ± 1 мм | ± 1 мм |
| Сила урожая | ≥ 1175 Н/мм2 | ≥ 1175 Н/мм2 | ≥ 1175 Н/мм2 | ≥ 1175 Н/мм2 |
| Прочность на растяжение | ≥1400 Н/мм2 | ≥1400 Н/мм2 | ≥ 520 Н/мм2 | ≥ 520 Н/мм2 |
| Расширяемость | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Твердость (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Максимальная рабочая температура | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Параллелизм | ≤ 0,03 мм | ≤ 0,03 мм | ≤ 0,03 мм | ≤ 0,03 мм |
| Диагональное отклонение | 1 мм | 1 мм | 1 мм | 1 мм |
| Теплопроводность @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Средний коэффициент теплового расширения | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
