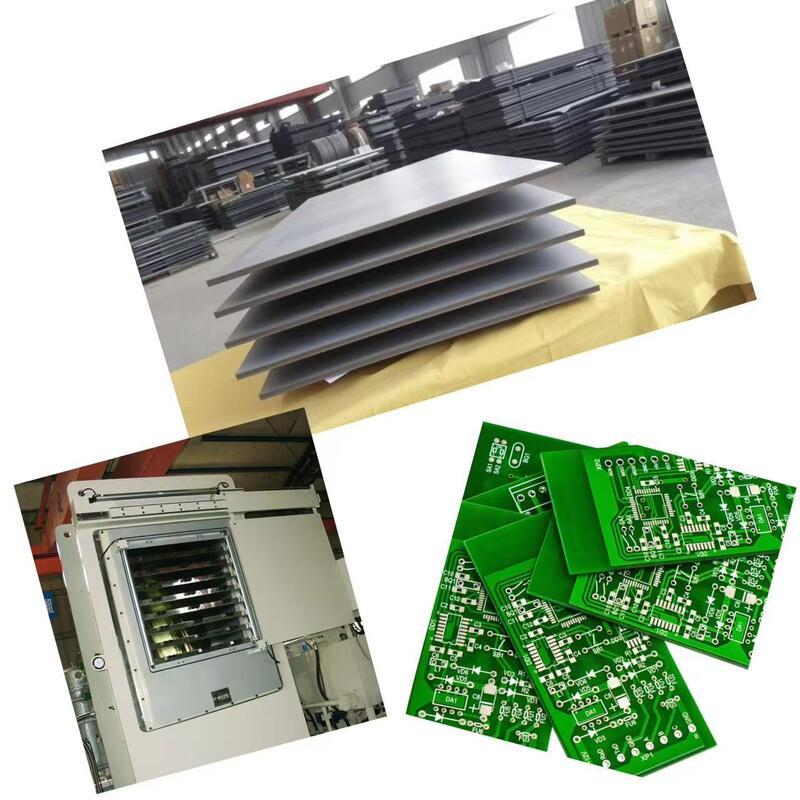

Пластина Mass-Lam и пластина Pin-Lam Стальная пластина для ламинирования печатной платы MKSP-PCB-400
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | MK |
| Номер модели: | МКСП-ПКБ-400 |
Оплата и доставка Условия:
| Количество мин заказа: | 50 шт. |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Экспортный пакет |
| Время доставки: | 15 дней после получения предоплаты |
| Условия оплаты: | Вестерн Юнион, Т/Т, Д/П, Д/А, Л/К |
|
Подробная информация |
|||
| Стальной материал:: | Японский NAS630 и NAS301 (NAS630 в основном выбирается или используется). | Условная толщина (мм):: | 1,6, 1,5, 1,8, 2,0 мм |
|---|---|---|---|
| рабочая температура: | ≤400℃ | Средний коэффициент теплового расширения (10-6/°C): | 10~12,15-17 |
| Обычные размеры стальной пластины для ламинирования ПКБ (L * W в мм): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Срок службы:: | 8-10 лет (Примечание: после многократного использования стальная плита становится тоньше. Не рекомен |
| Выделить: | Сталь для ламинирования ПКБ с массовой пластиной,сталь для ламинирования ПКБ с плин-лам-платой,сталь для ламинирования ПКБ с плин-лам-платой |
||
Характер продукции
Стальная пластина для ламинирования печатной платы MKSP-PCB-400
Стальная пластина для ламинирования печатных плат MKSP-PCB-400 — это высокоточное и надежное решение, специально разработанное для процессов ламинирования печатных плат. Изготовленная с использованием высококачественной японской стали и передовых технологий производства, эта стальная пластина обеспечивает исключительную производительность в ламинаторах печатных плат.
Обзор продукта
Наша стальная пластина для ламинирования печатных плат зарекомендовала себя как проверенный и надежный компонент ламинаторов печатных плат. Мы специализируемся на поставке высокоточных ламинированных стальных пластин и серий стальных перегородок, которые отвечают строгим требованиям процессов ламинирования печатных плат.
Печатные платы служат важнейшими компонентами в электронной промышленности, обеспечивая электрические соединения между электронными компонентами посредством рисунков проводящей медной фольги на изоляционных материалах. Наши ламинированные стальные пластины обеспечивают точность и надежность этого важного производственного процесса.
Ключевые особенности
- Изготовлен из высококачественной японской стали (NAS630 и NAS301).
- Передовые технологии термообработки и производственные процессы шлифования
- Минимальная высокотемпературная деформация с увеличенным сроком службы.
- Превосходная теплопроводность и коэффициент теплового расширения
- Высокая коррозионная стойкость и исключительная твердость
- Совместим с различными типами стиральных машин из ламинированной стальной пластины.
Технические характеристики
Стальной материал:Японские NAS630 и NAS301 (в основном используется NAS630)
Обычная толщина:1,6 мм, 1,5 мм, 1,8 мм, 2,0 мм
Срок службы:8-10 лет (не рекомендуется при толщине менее 1,3 мм)
Стандартные размеры (Д × Ш в мм):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24×28 дюймов
Обычная толщина:1,6 мм, 1,5 мм, 1,8 мм, 2,0 мм
Срок службы:8-10 лет (не рекомендуется при толщине менее 1,3 мм)
Стандартные размеры (Д × Ш в мм):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24×28 дюймов
Параметры производительности
| Параметр | NAS630 Масс-Лам | NAS630 Пин-Лам | NAS301 Масс-Лам | NAS301 Пин-Лам |
|---|---|---|---|---|
| Толщина | 1,0-2,5 мм | 1,0-2,5 мм | 1,0-1,8 мм | 1,0-1,8 мм |
| Ширина | ≤1300 мм | ≤1300 мм | ≤1060 мм | ≤1060 мм |
| Длина | ≤2410 мм | ≤2410 мм | ≤3150 мм | ≤3150 мм |
| Допуск по толщине | ±0,05 мм | ±0,05 мм | ±0,05 мм | ±0,05 мм |
| Шероховатость поверхности | Ra≤0,15 мкм Rz≤1,5 мкм | Ra≤0,15 мкм Rz≤1,5 мкм | Ra≤0,15 мкм Rz≤1,5 мкм | Ra≤0,15 мкм Rz≤1,5 мкм |
| Степень деформации | ≤3 мм/м | ≤3 мм/м | ≤3 мм/м | ≤3 мм/м |
| Допуск размера Д/Ш | ±1 мм | ±1 мм | ±1 мм | ±1 мм |
| Предел текучести | ≥1175 Н/мм² | ≥1175 Н/мм² | ≥520 Н/мм² | ≥520 Н/мм² |
| Предел прочности | ≥1400 Н/мм² | ≥1400 Н/мм² | ≥520 Н/мм² | ≥520 Н/мм² |
| Твердость HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Рабочая температура | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Теплопроводность | ≥25 Вт/МК при 300 ℃ | ≥25 Вт/МК при 300 ℃ | ≥18 Вт/МК при 300 ℃ | ≥18 Вт/МК при 300 ℃ |
| Коэффициент теплового расширения | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
Приложения
Также известна как ламинированная стальная пластина с печатной платой, прессованная стальная пластина с печатной платой, стальная пластина с перегородкой для печатной платы, зеркальная стальная пластина с печатной платой или прессованная стальная пластина с печатной платой. Наши высокоточные стальные пластины для ламинирования широко используются в различных ламинаторах печатных плат, включая системы BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI и DIPUER.
Изображения продукта
