50HRC Твердость 1,0-2,0 мм Толщина массы/Пин-Лам плита Печатная плата PCB/CCL Пресс-плита MKSP-D420
Подробная информация о продукте:
| Фирменное наименование: | MK |
| Номер модели: | МКСП-Д420 |
Оплата и доставка Условия:
| Количество мин заказа: | 10 шт. |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Экспортный пакет |
| Время доставки: | 15 дней после получения предоплаты |
| Условия оплаты: | Вестерн Юнион, Т/Т, Д/П, Д/А, Л/К |
|
Подробная информация |
|||
| Стальной материал: | Дура420 | Нормальная толщина (мм):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 мм |
|---|---|---|---|
| Грубость поверхности (мм): | Ra≤0,15 Rz≤1.5 | Нормальные размеры ламинированной ламинированной стальной плиты/линейной плиты с ламинированным медн: | 1910*1270/2210*1270/2220*1270. |
| Нормальные размеры стальной пластины/прессовой пластины для ламинирования ПКБ (L*W в мм):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*1120/1280*1070/1280*970/1270* | Срок службы: | 5-8 лет (Примечание: после многократного использования стальная плита станет тоньше.3 мм/толщина ста |
| Выделить: | Ламинированная стальная плита твердостью 50 HRC,1.0-2.0 мм толщины ПКБ прессовой пластины,MKSP-D420 штиф-лампа пластины |
||
Характер продукции
50HRC Твердость 1,0-2,0 мм Толщина массы/Пин-Лам Плита Печатная плата PCB/CCL Пресс-плата MKSP-D420

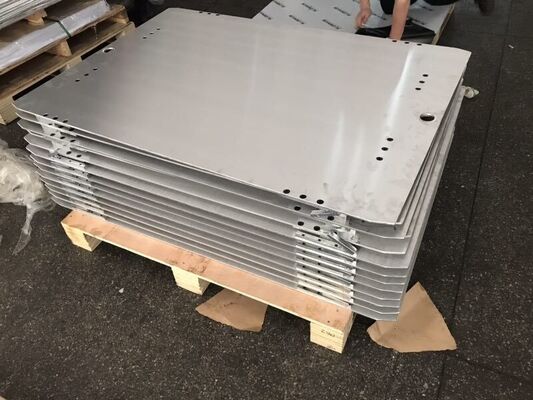

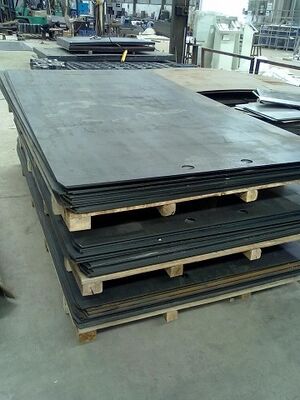

Прессовая пластина MKSP-D420 PCB/CCL использует немецкий стальной материал Dura420, разработанный для надежной работы в процессах ламинирования печатных плат и ламинированных ламинатах с медной облицовкой.Эта высокоточная ламинированная стальная плита обеспечивает исключительную долговечность и точность для требовательных производственных приложений.
Характеристики продукта
- Надежная производительность ламинирования для применения на ПКЖ и ПКЖ
- Минимальная высокотемпературная оболочка с продленным сроком службы
- Высокая теплопроводность и коэффициент теплового расширения для энергоэффективности
- Высокая коррозионная стойкость и степень твердости
- Совместима с различными стиральными машинами для ламинированных стальных пластинок
Технические спецификации
- Стальной материал:Dura420
- Доступная толщина:1.0, 1.2, 1.5, 1.6, 1.8, 2,0 мм
- Срок службы:5-8 лет
- Размеры пластин ПКБ (L × W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- Размеры пластин CCL (L × W mm):1910×1270, 2210×1270, 2220×1270
Примечание к применению:После неоднократного использования стальная плита становится тоньше. Не рекомендуется продолжать использовать ее после того, как толщина плит снизится до менее 1,3 мм. Для плит толщиной от 1,3-1,6 ммобеспечить отсутствие деформации или деформации.
Параметры производительности
| Параметр | Плита массового лама | Плитка с пин-ламом |
|---|---|---|
| Толщина | 10,0-2,0 мм | 10,0-2,0 мм |
| Ширина | ≤1300 | ≤1300 |
| Длина | ≤ 2410 | ≤ 2410 |
| Толерантность толщины | ±0.10 | ±0.10 |
| Грубость поверхности | Ra≤0,15 Rz≤1.5 | Ra≤0,15 Rz≤1.5 |
| Толерантность отверстий для позиционирования | - Я... | ±0.10 |
| Пропускная способность | - Я... | +0,10/-0 мм |
| Степень свертывания | ≤ 3 мм/м | ≤ 3 мм/м |
| Размерная допустимость в L/W | ± 1 мм | ± 1 мм |
| Сила урожая | ≥ 1175 Н/мм2 | ≥ 1175 Н/мм2 |
| Прочность на растяжение | ≥1400 Н/мм2 | ≥1400 Н/мм2 |
| Расширяемость | ≥ 5% | ≥ 5% |
| Твердость HRC | 50HRC±2 | 50HRC±2 |
| Рабочая температура | ≤ 400°C | ≤ 400°C |
| Параллелизм | ≤ 0.03 | ≤ 0.03 |
| Диагональное отклонение | 1-2 мм | 1-2 мм |
| Теплопроводность | ≥25 Вт/МК при 300 °С | ≥25 Вт/МК при 300 °С |
| Средний коэффициент теплового расширения | 10~12 (10−6/°C) | 10~12 (10−6/°C) |
Заявления

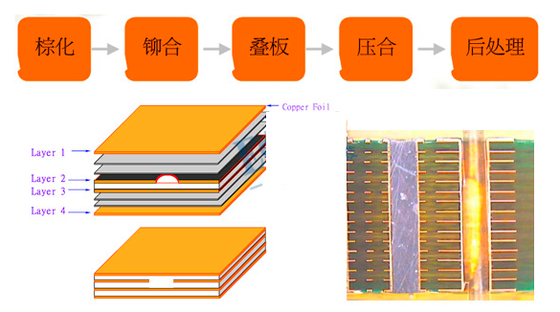

Эта стальная пластина для ламинирования ПКБ также известна как пластина для ламинирования ПКБ, пластина для прессования ПКБ, пластина для разделения ПКБ, пластина для прессования ПКБ, зеркальная стальная пластина ПКБ,или для прессования ПКБ на стальной пластинеОн специально разработан для высокоточных ламинирующих процессов в производстве печатных плат и ламината с медной облицовкой.
Хотите узнать больше подробностей об этом продукте
